摩托罗拉
XiR R8200 数字中继台
产品描述：
●主要功能：
1.TDMA(时分多址) 2时隙工作,一个数字中继台相当于两个模拟中继台
2.TDMA(时分多址) 2时隙工作,节省了频率资源,一对频率相当于模拟中继台两对频率
3.具有网络接口和USB接口,支持第三方软件供应商开发调度软件,实现数据/短信/GPS等应用
4.具有网络接口,支持 多15个中继台的IP互联，实现：(1)无线信号的大区域覆盖；(2)跨城市/跨的基站互联
5.支持漫游
6.支持双机热备份：当主机出现故障时,自动切换到备用机工作
7.支持远程诊断和控制软件RDAC，可以实现中继台远程监控
8.支持第三方内置双工器

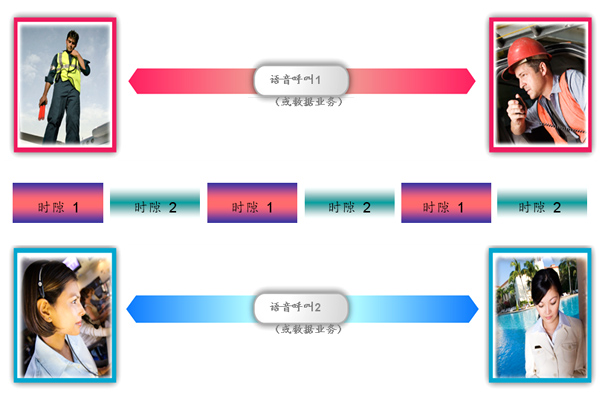

●一对频率2时隙工作
TDMA(时分多址) 2时隙工作,一个数字中继台相当于2个模拟中继台。节省了频率资源,一对频率相当于模拟中继台两对频率。
●支持IP互联*
利用互联网可以 多互联15个数字中继台，可以实现无线信号的大区域覆盖，以及跨城市、跨的基站互联。
IP互联应用案例图示
●支持漫游*
XIRR8200数字中继台支持漫游功能。设置为漫游的数字对讲机当接收到的数字中继台的信号低于设定值时，会自动搜索更强的中继台信号，自动切换并锁定。用户无需关注信道，尽享跨区通讯的便利。
●远程诊断和控制软件RDAC*：
系统管理员可以使用RDAC软件远程诊断、控制和管理数字中继台。实现功能：
中继台状态诊断 |
有效/失效 |
模拟/数字 |
联网/本地转发 |
发射功率（高/低） |
可用信道 |
信号场强 |
IP地址和UDP端口 |
中继台报警 |
接收机故障报警 |
发射机故障报警 |
温度过热报警 |
电源故障报警 |
主风扇故障报警 |
中继台控制 |
中继器打开/关闭 |
切换信道 |
切换发射功率（高/低） |
重启中继台 |

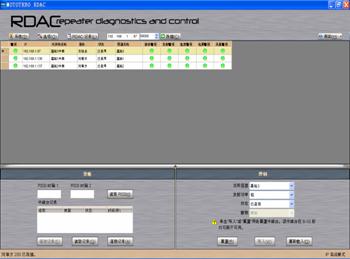

RDAC远程监控管理界面图
*可以根据客户需求配置
●一般规格：
一般规格﹡ |
|
|
| |
XiR R8200 |
UHF |
VHF |
信道容量 |
16 |
典型射频输出 |
25-40W |
25-45W |
频率 |
403-470 MHZ |
136-174 MHZ |
外形尺寸（高×宽×厚） |
132.6×482.6×296.5毫米
5.22×19×11.67英寸 |
电压要求 |
100-240 VAC（13.6VDC） |
重量 |
14千克（ 31磅） |
电流消耗 |
1.0A（100VAC）， 0.5A（240 VAC）
4.0A（100 VAC）， 1.7A（240? VAC） |
待机 |
发射 |
工作温度范围 |
-30°C到+ 60°C |
大工作周期 |
100% |
FCC说明 |
ABZ 99FT4025 |
ABZ 99FT3025 |
| |
|
|
接收机 |
频率 |
403-470 MHZ |
136-174 MHZ |
信道间隔 |
12.5 KHZ/25KHZ |
频率稳定性 |
+/-0.5ppmm |
( -30°C, + 60°C, + 25°C) |
模拟灵敏度 |
0.3μV(12 dB SINAD) |
0.4μV (20 dB SINAD) |
0.22μV(典型） |
数字灵敏度 |
5%BER：0.3μV |
互调 |
|
TIA 603C |
75dB |
ETS |
70dB |
领近信道选择 |
60dB @ 12.5kHz |
| |
70dB @ 25kHz |
杂散抑制 |
|
|
TIA 603C |
75dB |
80dB |
ETS |
70dB |
70dB |
间频失真@额定音频 |
3%（典型） |
交流声与噪声 |
-40dB @ 12.5kHz |
-45dB @ 25kHz |
音频响应 |
+1. -3dB |
传导杂散发射 |
-57 dBm |
| |
|
|
发射机 |
频率 |
403-470MHZ |
136-174MHZ |
信道间隔 |
12.5kHZ/25kHZ |
频率稳定性 |
+/-5.0ppm |
( -30°C, + 60°C, + 25°C) |
功率输出 |
25-40W |
25-45W |
调制限制 |
+/-2.5 kHz @12.5kHz |
| |
+/-5.0 kHz @25kHz |
FM交流声与噪声 |
-40dB@12.5kHz |
| |
-45dB@ 25kHz |
传导/辐射发射 |
-36dBm<1GHz |
-30dBm>1GHz |
领近信道功率 |
-60dB @ 12.5kHz |
-70dB @ 25kHz |
音频响应 |
+1，-3dB |
音频失真 |
3% |
FM调制方式 |
12.5KHx：11KOF3E |
25KHz：16KOF3E |
4FSK数字调制 |
12.5KHz数据：7K60FXD |
12.5KHz数据和语音：7K60FXE |
数字声码器类型 |
AMBE+2TM |
数字协议 |
ETSI-TS102 361-1 |
*上述规格如有变化，恕不另行通知。显示的全部规格为常见规格。无线对讲机符合适用条例规定。
符合:
EC 1999/5/EC(R和TTE-无线电和电信终端设备)
EN300 086
EN300 113
●中继台标准配置：
中继台、240VAC电源线、安装指南、两年保修服务
