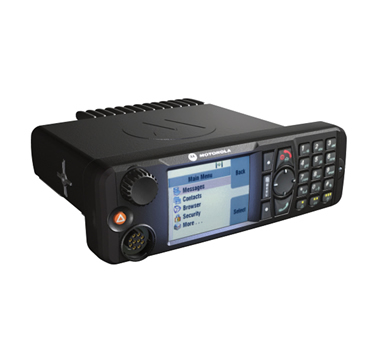

Motorola MTM5400 TETRA 车载台
MTM5400 具有许多终端用户所需的大功率模式和网关中继台功能等特性。
支持 TEDS 的 MTM5400 TETRA DMO 网关/中继台车载台提供更广的覆盖范围、卓越的对讲机性能和高速数据连接，可满足用户当前和未来对关键通信的需求。
结合了具有 10 W 传输功率且灵敏度一流的接收机，MTM5400 可提供行业的操作范围。因具备灵活的实施选项和的语音及数据功能，多功能的
MTM5400 支持广泛应用，包括固定控制室、车辆、摩托车和自定义安装。
特性和优点
卓越功能
? 支持 TEDS。具备适用于下一代关键任务数据应用的 TETRA 增强数据服务平台。
? 具备基于新的高性能音频平台的卓越语音通信功能。
? 具备的 AT 多路复用器功能，可通过相同的物理外围端口同时支持多个数据应用程序。
? 具备安装灵活性 － 将多个远程控制头或外围设备连接到收发器，以实现更别的安装灵活性。
? 通过 USB 2.0 外围接口实现与移动计算设备和配件的安全连接
? 具备的端到端加密功能，包括集成的基于 SIM 的选项，可增加灵活性。
出色的操作范围
? MTM5400 网关/中继台车载台有助于确保能随时联系到工作人员，尤其是在极其喧闹的室内环境中。
? 通过集成的 DMO 直通模式中继台/DMO 直通模式网关功能按需扩展对讲机覆盖范围。
行业的耐用设计
? 使用坚固耐用的 IP67 控制头选件进行防尘防水保护，可抵抗恶劣天气 － 该解决方案非常适用于摩托车或在恶劣的室外环境中进行安装
? MTM5400 网关/中继台车载台具备行业的持久耐用特性，超过 ETS EN 300 019-1-5 5M3 级的要求
技术参数
| 型号--符合DIN 75490（ISO 7736)的要求 |
| 仪表盘安装式 |
紧凑式对讲机，便于快速安装在汽车中。 |
| 台面安装式 |
紧凑式对讲机，适于在办公室中使用。提供了一系列可选配件，如具备集成式扬声器的台式托盘。 |
| 摩托车安装式 |
针对使用环境而强化的对讲机，满足IP67规范要求。适用于要求苛刻的环境如摩托车、消防车和船舶设施。 |
| 扩展头“数据盒” |
不带控制头的对讲机，适用于数据应用或定制应用。 |
| 一般技术规格 |
| |
外形尺寸高X宽X深（毫米） |
典型重量{克} |
| 仪表盘或台面安装式 |
|
|
| (收发器+控制头） |
60x188x198 |
1300 |
| 收发器 |
45x170x169 |
1070 |
| 标准控制头 |
60x188x31 |
230 |
| 遥控头 |
60x188x39 |
300 |
| 摩托车控制头 |
60x188x39 |
320 |
| 用户界面和显示屏 |
| 显示屏 |
对角线尺寸 |
2.8英寸 |
| |
类型 |
VGA-640x480像素、65,000色、半透射TFT显示屏 |
| 背光 |
多种背光，用户可配置 |
| 字体大小 |
标准和放大模式（90像素，4.5毫米高）字符 |
| 按钮和键盘 |
数字键 |
12键一体式背光数字键盘，具备键盘锁选项 |
| 键盘版本 |
罗马文、阿拉伯文、西里尔文、韩文、中文简体及中文繁体等字符。 |
| 可编程功能键 |
3个可编程功能键（外加10个可编程数字键） |
| 导航键 |
四向导航键、菜单键和软键 |
| 紧急按钮 |
紧急按钮、带背光 |
| 快捷键 |
利用“一触式按钮”特性， |
| 用户可以配置菜单及常用功能的快捷键。 |
| 旋钮 |
双功能 |
切换通话组和调节音量，具备锁定选项。 |
| 指示功能 |
LED指示灯 |
三色LED指示灯 |
| 提示音 |
可配置提示音 |
| 用户界面语言 |
标准选项 |
阿拉伯文、中文简体、中文繁体、克罗地亚语、丹麦语、荷兰语、
英语、法语、德语、希腊语、希伯来语、匈牙利语、意大利语、韩文、立陶宛语、马其顿语、蒙古语、挪威语、葡萄牙语、俄语、西班牙语、瑞士语 |
| |
用户自定义 |
用户可编程，使用ISO
8859-1字符 |
| 菜单 |
根据用户需求量身定制 |
| 菜单快捷键 |
| 菜单配置 |
| 联系人管理 |
手机风格 |
| 通讯录 |
多达1000个联系人 |
| 每个联系人 多6个号码，总共 多2000个号码 |
| 多种拨号方法 |
用户任选拨号方式 |
| 快速/灵活的呼叫响应 |
通过“一触式按钮”，从私密呼叫响应切换为组呼 |
| 多种铃声 |
可通过CPS进行配置 |
| 消息管理器 |
手机风格 |
| 文本消息列表 |
20条 |
| 智能型键盘文本输入 |
所有控制头 |
| 状态信息列表 |
100条 |
| /网络代码列表 |
100个 |
| 扫描列表 |
40个列表，每个包括20个通话组 |
| 隐蔽模式 |
所有控制头 |
| 屏保程序 |
GIF图像和文本（用户任选） |
| 标准时间显示 |
所有控制头 |
| 键盘锁 |
所有控制头 |
| 通话组文件夹 |
双层文件夹结构（文件夹/子文件夹） |
| 256个文件夹 |
| 常用文件夹 |
多3个（用于保存任何常用通话组) |
| 环境技术規格 |
| 工作温度（℃） |
-30
至+60 |
|
| 贮存温度（℃） |
-40
至+85 |
|
| 未使用-贮存 |
ETSI300
019-1-1 CLASS 1.3 |
未设露天防护的贮存场所 |
| 未使用-运输 |
ETSI300
019-1-2 CLASS 2.3 |
公共运输工具 |
| 固定式使用- 设有露天防护的场所 |
ETSI300
019-1-3 CLASS 3.2 |
实现了一定程度的温度控制的场所 |
| 移动式使用-陆地车辆设施 |
ETSI
300 019-1-5 CLASS 5.2 |
气候试验 |
| 移动式使用-陆地车辆设施 |
ETSI
300 019-1-5 CLASS 5M3 |
机械试验 |
| 军方标准 |
810C/D/E/F技术规范 |
符合（甚或超过）全部11项标准 |
| 防尘防水性能 |
IP54(防尘类别2) |
仪表盘/台面/遥控头型号 |
| IP67 |
摩托车安装式(控制头为IP67;收发器为IP54) |
| 电气技术规格 |
| 电压范围 |
10.8
至 15.6 V DC |
|
| 电流消耗（A,典型值） |
空闲/接收/发射@3W |
0.5/1.0/_9(发射
2.2A 峰值） |
| |
发射-TEDS@3W |
2.3 |
| |
使用USB主设备模式 |
增加0.5A |
| 射频技术规格 |
| 频段（MHz） |
350-390，380-430 |
|
| 收发间隔（MHz） |
10 |
|
| TMO切换带宽（MHz） |
50 |
|
| DMO切换带宽（MHz） |
50 |
|
| 獅信道带宽（MHz） |
25 |
|
| 发射射频功率 |
TETRA
Release 1 |
3级（3W) |
| TETRA Release 2 (TEDS) |
3级（3W) |
| 射频功率控制 |
功率控制级（步长5dBm) |
小15
dBm |
| 接收机等级 |
A和B |
| 接收器静态灵敏度（dBm） |
小值-114;典型值-116 |
| 接收器动态灵敏度（dBm） |
小值-105;典型值-107 |
| GPS技术规格 |
| 同时可接入卫星数量 |
12颗 |
| 运行模式 |
自主运行或辅助运行(A-GPS） |
| GPS天线 |
支持有源天线(5V,25mA电源） |
| 自动采集灵敏度 |
-143dBm/-173dBW |
| 追踪灵敏度 |
-159dBm/-189dBW |
| 度 |
<5m（50%
概率） <10m (95% 概率) |
| TTFF(热启动——自主运行） |
<1秒 |
| TTFF(半热态起动——自主运行） |
<36秒 |
| TTFF(冷启动——自主运行） |
<36秒 |
| 位置服务协议 |
ETSI位置信息协议（LIP) |
| 摩托罗拉LRRP |
| 语音业务 |
| 通话组 |
TM0模式下2048个，DMO模式下1024个 |
| 通讯录条目 |
1000个联系人，每个条目 多6个电话号码（手机号、办公室座机号等）。总共 多20D0个条目。 |
| 扫描列表 |
40列表，每个包括20个通话组 |
| 集群模式（TMO)业务 |
组呼 |
迟后加入，TMO/DMO映射 |
| |
私密呼叫 |
半双工/全双工 |
| 电话互联呼叫 |
全双工 |
| 动态重组 |
多2047个通话组 |
| 扫描 |
加入信令，支持SWMI发起的加入/退出 |
| 直通模式（DMO)业务 |
组呼 |
| 私密呼叫 |
| 紧急呼叫（用户量身定制） |
战术性呼叫 |
向加入的通话组发起紧急组呼 |
| 非战术性呼叫 |
向专门的通话组发起紧急组呼 |
| 个呼 |
向预定义方发起紧急呼叫（半双工/全双工） |
| 智能紧急呼叫 |
从TM0/DM0/DMO自动切换至TMO选项 |
| 热麦 |
可配置定时器，用于自动打开麦克风（无需按PTT即可进行通话） |
| 位置消息 |
按紧急按钮发送位置消息（GPS） |
| 目标地址 |
发送至选定或专门的个人或通话地址 |
| 告警（状态消息） |
紧急状态（或其他预定义状态） |
| 数据业务 |
| 状态 |
别名消息 |
400条 |
| 选项 |
既可以通过一触式按钮也可以通过菜单发送 |
| 短数据业务（SDS） |
收件箱 |
200条短消息；40条字符数 多达1000个的长消息 |
| 手机风格iTAP智能型文本输入 |
|
| 目标地址 |
发送至选定或专门的个人或通话地址 |
| 语音呼叫交互 |
语音呼叫过程中可以发送和接收SDS消息 |
| 分组数据业务（PD) |
多时隙分组数据业务 |
采用 多4个时隙发送数据， 高可支持28.8
kb/s合并数据率 |
| TETRA增强型数据业务(TEDS)(通过软件升级实现) |
支持25kHz和50kHz信道带宽，可实现 高达80kb/s的实际数据率 |
| TEDS (支持} |
QAM信道：25
kHz和50 kHz (但不是D8PSK信道) |
|
| QAM调制/编码模式：4-QAM R1/2、1B-QAM
R1/2、64-QAM R1/2和64-QAM R2/3 |
|
| WAP |
内置WAP浏览器（具备WAP-PUSH特性) |
内置Openwave浏览器 |
| |
WAP1.2.X和WAP2.0兼容，可支持UDP/IP协议栈 |
| 外设接口（PEI） |
接口协议 |
AT命令——全套ETSI强制兼容 |
| |
AT多路复用器-4个虚拟物理端口 |
| (支持同时进行PD、SDS、AT命令及Air Tracer会话) |
| |
TNP1；支持同时进行PD和SDS会话 |
| 终端管理 |
可通过摩托罗拉综合终端管理(iTM)解决方案进行编程 |
|
| |
支持空中编程（OTAP)模式2 |
支持后台模式编程（BMP) |
| 1、当对讲机处于工作状态时（提供TETRA业务）可以对其进行编程/配置 |
| 2、通过软件升级实现计划的特性 |
| 接口 |
| RS232 |
适用于PEI
(通过AT多路复用器提供4个虚拟端口，支持PC应用同时运行分组数据业务、AT命令、SDS、SCOUT等业务） |
| USB |
支持USB
2.0，适用于PEI（通过标准Windows驱动程序提供两个虚拟端口，支持PC应用同时运行分组数据业务和AT命令） |
| 支持USB 2.0，适用于PEI（通过AT多路复用器提供4个虚拟端口，支持PC应用同时运行分组数据业务、AT命令、SDS、SCOUT等业务）；快速编程 |
| USB移动(主设备和从设备模式）功能，适用于智能PEI应用 |
| 支持USB 1.1 (主设备模式)，用于管理USB从设备（如，SIM卡读卡器) |
| 加固型配件连接器（GCAI) |
GCAI——摩托罗拉配件和辅助接口，适用于连接配件、数据终端盒编程装置 |
| 通用输入输出端口 |
数字1/0 |
7个（4个在摩托车遥控头上，3个在收发器上} |
| |
模拟输入 |
4个（1个在摩托车遥控头上，具备4级功率电平) |
| 安全特性 |
| 空中接口加密 |
算法 |
TEA1，TEA2，TEA3 |
| 安全等级 |
一级（明文）、二级（SCK)、三级（GCK)
[DM0/TM0 网关和DM0中继器是否支持加密取决于具体软件版本] |
| 鉴权 |
网络设备发起，用户终端相互执行 |
| 预配置 |
通过秘钥加载器（KVL）提供的安全的预配置工具 |
| 用户访问控制 |
PIN/PUK代码访问 |
|
| 业务配置选择，适用于对讲机用户分配/对讲机用户身份（RUA/RUI）操作 |
由网络设备选择，取决于登录身份信息，对讲机用户可能 |
| 限于使用预先安装的业务表中定义的对讲机功能。 |
| 数据 |
分组数据业务用户鉴权 |
| 端到端加密（EtEE) |
语音业务E2EE |
增强型端到端加密，通过AES128或AES256硬件或者SIM |
| |
分组数据业务E2EE |
（通过集成式卡槽）支持OTAR |
| |
短数据业务（SDS)E2EE |
|
| 遵守法规 |
| 射频法规（R&TTE第3.2条） |
EN
303 035-1 |
| EN 303 035-2 |
| ETSI EN 300-394-1 |
| ETSI EN 300-392-2 |
| 电磁福射法规（R&TTE第3.1.b条） |
EN
301 489-1 V1.3.1 |
| EN301 489-18 V1.3.1 |
| 电气安全法规（R&TTE第3_1.a条1 |
EN
60950-1 (2001) |
| EN50360:2001 EME |
| 环境法规 |
指令
2002/96/EC WEE |
| 指令 e2002/95/EC RoHS |
| 汽车法规 |
E-marks
汽车EMC指令95/54/EC |
